Som vi alla måste vara medvetna om, är en av nyckelkomponenterna i din bil. Transmissionsfästen är ansvariga för att hålla denna nyckelkomponent på plats. Detta gör att transmissionsfästena är lika viktiga som själva transmissionen. Därför är det viktigt för alla bilanvändare att förstå vad det gör och hur det kan gå fel.
Transmissionsfästena är i allmänhet mycket enkla i sin konstruktion, men de gör ett oerhört viktigt jobb. Fel på transmissionsfästen är inte särskilt vanligt, men det kan hända i ditt fordon någon gång under dess liv. I den här berättelsen kommer vi att se hur man förbereder sig för en sådan situation, om den inträffar.
Det är också viktigt att veta vad som krävs för att upptäcka dåliga transmissionsfästen. För att lägga till det kan vi se hur transmissionsfästen byts ut. Du vet, för DIY-folket bland oss.
● Vad är de?
● Typer
● Symtom
● Kontroll och diagnos
● Byte

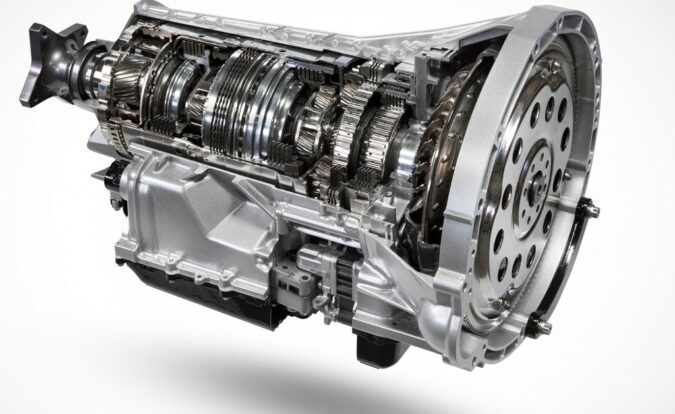

Med enkla ord, fästen för din transmission. Det blir enklare än så. Transmissionsfästena fäster transmissionen på fordonet. Detta hjälper till att integrera den tunga transmissionen med fordonets vikt. Detta kan hjälpa till att förbättra komforten och hanteringen.
Transmissionsfästen är huvudsakligen ansvariga för två funktioner. Att hålla transmissionen på plats är det mest självklara. De flesta fordon kommer att ha minst två transmissionsfästen för att hålla transmissionen och ansluta den till fordonets ram.
Detta fäster växellådan ordentligt på ramen, vilket säkerställer att den inte växlar under körningen. Detta är särskilt viktigt eftersom transmissionens inre delar är tätt placerade. En felaktig förskjutning kan få växellådan att växla och skapa problem under körningen.
Den andra funktionen hos transmissionsfästen är att minska vibrationer som sipprar in i fordonet. Precis som motorfästena som dämpar vibrationerna från motorn. Transmissionsfästena förväntas också ha samma funktion, men den här gången med vibrationerna i samband med växling. Transmissionsfästena använder gummibussningar eller speciella vätskor för att dämpa dessa vibrationer.
Denna funktion hos transmissionsfästena är ansvarig för att stryka bort majoriteten av vibrationerna som sipprar in i kabinen. Motorfästen gör också sin del i att döda vibrationer från motorn.
Det är också bra att veta att transmissionsfästenas konstruktion och grundläggande funktion är exakt densamma som motorfästena. Båda är gjorda med samma material, samma konstruktion, och de används för att utföra samma uppgifter. Den enda skillnaden mellan dem är den del de hjälper till att montera. Motor och transmission, för referens.
Precis som alla bildelar finns transmissionsfästen i olika typer. Tillverkare väljer olika typer av transmissionsfästen baserat på många faktorer. Innan vi går in i dessa, låt oss se vilka alternativ som finns tillgängliga i olika fordon
1. Transmissionsfästen av gummi
Detta är den enklaste typen av transmissionsfästen. Det är i grunden en metallbehållare fylld med ett starkt gummimaterial. Metalldelen i gummitransmissionsfästen är ett starkt fäste som ger delen styrka. Denna metallstruktur är tillräckligt stark för att hålla transmissionen på plats och hantera dess vikt medan fordonet är i rörelse.
På ojämna vägar är det svårt för transmissionsfästen att klara vikten av transmissionen. Med starka monteringsfästen kan fästelementen dra åt växellådans grepp och gela den med fordonets ram.
Inuti den metalliska monteringsfästet använder gummitransmissionsfästen ett elastiskt gummimaterial för att dämpa vibrationer. De rörliga delarna inuti transmissionen kan skicka vibrationer genom fästena till kabinen. Om transmissionsfästena inte är konstruerade för att absorbera dessa vibrationer kan dessa sippra in genom sätena och öka ljud- och vibrationsnivåerna. Komforten minskar när detta händer.
Som ett kostnadseffektivt sätt att stoppa dessa vibrationer från att ta sig in i kabinen används transmissionsfästen av gummi. Det elastiska gummimaterialet inuti metallfästet håller växellådans anslutningsarm. Armen kommer inte att vidröra någon metalldel som denna, vilket håller vibrationerna till ett minimum. Gummidelen absorberar vibrationerna som inte når fästet.
Detta hjälper till att dämpa dessa vibrationer till ett minimum. Men precis som de flesta kostnadseffektiva tekniker har gummitransmissionsfästen sina egna nackdelar. Även om vibrationerna dämpas, når några av dem till kabinen. För ekonomifordon där kostnaden är det primära problemet är detta inte ett problem. Men för lyxbilar är detta inte acceptabelt. De behöver bättre teknik för att förbättra komforten.
2. Vätskefyllda Hydrauliska transmissionsfästen
För att förbättra fördelarna med gummitransmissionsfästena använder vissa premiumbilar hydrauliska fästen. Gummifästen kan bara döda så många vibrationer. Så för dessa bilar som behöver optimal komfort, kanske denna nivå av dämpning inte minskar den. Eftersom kostnaden inte är en strikt begränsning i dessa marknadssegment kan tillverkare experimentera med olika typer av transmissionsfästen, och därför erbjuds detta.
De hydrauliska transmissionsfästena fungerar på samma sätt som hydrauliska motorfästen. De använder båda en vätska eller gel inuti fästena för att absorbera vibrationerna. Detta är mycket mer effektivt än ett gummifäste eftersom dessa vätskor har överlägsna dämpningsförmåga.
Deras överlägsna dämpningsförmåga gör dem till favoritvalen där komforten är av största vikt. Men den här typen av transmissionsfästen har också sina egna nackdelar. Precis som all avancerad teknik är kostnaden huvudfrågan. Med sin komplexa konstruktion, specialiserade vätska och de tätningar som krävs är dessa typer av fästen dyrare än enkla gummienheter.
De extra kostnaderna begränsar deras användning till premiumbilar, vars marknad inte är alltför känslig för kostnaden. Utöver detta är hydrauliska fästen inte lika hållbara som gummifästen. Gummifästena med sin solida och enkla konstruktion kan hålla dig i många år. De behöver bytas ut ett tag men de kommer säkert att överleva hydrauliska transmissionsfästen. De hydrauliska fästena medför också ett problem som är vanligt för eventuell vätska i bilen, läckage.
Därför är hydrauliska fästen bara bra när du föredrar komfort framför kostnad och hållbarhet. Även om den hittar färre användningsområden än gummifästen, är komforten den ger till bordet oöverträffad.
3. Aktiva fästen
Eftersom den här historien fokuserar på transmissionsfästen, kanske aktiva fästen inte ser ut som en perfekt passform här eftersom denna teknik mestadels används i motorfästen. Men eftersom motorfästena har samma konstruktion och i princip samma funktion som transmissionsfästena är det fördelaktigt att känna till de senaste trenderna inom området.
Efter gummi- och hydrauliska fästen är aktiva hydrauliska fästen det mest banbrytande alternativet som finns på marknaden. Denna teknik används mest för motorfästen eftersom de måste dämpa ännu högre vibrationer än transmissionsfästen.
Aktiva fästen är i princip vad deras namn säger. De ändrar aktivt fästets styvhet för att anpassa sig till situationerna. I tomgångslägen skakar motorn mer. Fästena lossnar för att aktivt ta in dessa vibrationer. När motorvarvtalet stiger kan fästena stelna upp, vilket hindrar motorn från att göra oönskade rörelser.
Det finns olika typer av aktiva fästen. Här är några av dem:
A) Vakuumaktiverade aktiva fästen
I den här typen av aktiva fästen kommer det att finnas en ihålig kammare inuti dem. Denna ihåliga kammare tillåter applicering av vakuum vid behov, vilket ändrar fästets styvhet.
När motorn går på tomgång ska fästena vara mer absorberande så att de kan äta upp vibrationerna. Vid vakuummanövrerade aktiva fästen görs detta genom att applicera ett vakuum på fästet. När motorvarvtalet ökar, släpps detta långsamt för att öka styvheten på fästet.
Denna förändring i styvhet görs via en vakuumomkopplingsventil (VSV) som styrs av Powertrain Control Module (PCM). Problemet med dessa typer av ventiler inkluderar läckage av vakuum som kan inträffa efter några års användning.
Eftersom detta är ett mekaniskt system, lämnar det mer utrymme för förbättringar. Och som alltid, elektronik hoppar in i scenen för att förbättra den.
B) Elektroniskt aktiverade aktiva fästen
Istället för att använda vakuumrör och ventiler får dessa ventiler ett elektroniskt system som ändrar fästets styvhet. Den elektroniska aktiveringen styrs av själva drivlinans kontrollmodul.
Vid tomgång är det hydrauliska fästet elektroniskt avslappnat för att öka spelrummet och absorberar därför de hårdare vibbarna. Vid högre motorvarvtal stelnar fästet upp för att begränsa motorns rörelse. Eller, när det gäller transmissionsfästen, begränsar de transmissionens rörelse.
C) Magneto-reologiska fästen
En annan komplex men ändå effektiv twist på monteringsfältet är Magneto-Rheological Mounts. Delphi kom nyligen med denna teknik och den liknar vissa aktiva fjädringsteknologier som finns tillgängliga just nu.
Magneto-reologiska fästet är en typ av hydrauliskt fäste. Vätskan i dessa fästen innehåller små järnpartiklar suspenderade i den. Beroende på belastningen appliceras en elektrisk ström eller magnetfält på fästet. När detta händer raderas järnpartiklarna, vilket ökar viskositeten hos vätskan de befinner sig i.
Denna kontrollerbara förändring i viskositet kan enkelt användas för att styra fästets karaktär. När motorvarvtalet och belastningen ändras kan det magnetiska-reologiska fästet ändra vätskans viskositet efter behov, styva upp eller lossa fästet.
En mikroprocessor styr verkan av ett magnetiskt-reologiskt fäste och matar av data som tillförs drivlinans kontrollmodul. Det finns en vätsketryckssensor inuti fästet som skickar feedback till processorn för att göra justeringar på språng.
Naturligtvis, precis som all komplex teknik, är diagnos, reparation eller utbyte dyra. Verkstäder med speciella skanningsverktyg kan bara upptäcka ett problem med dessa fästen. Du kan också förvänta dig en ganska anständig reparationsräkning om och när en av dessa går fel.
D) Vibrationsavstängande fästen
Ingen teknik är perfekt. Allt lämnar utrymme för någon att förbättra det. 2009 debuterade Lexus ett vibrationsdämpande fäste för sin ES sedan. Denna teknik hämtade inspiration från brusreducerande hörlurar för att minska motorvibrationer.
Istället för att dämpa dessa vibrationer har dessa fästen en aktiv motor. Denna motor genererar motvibrationer som eliminerar de befintliga vibrationerna och effektivt dödar dem.
Dessa fästen kommer med en separat dator för sig själva, kallad Active Control Engine Mount ECU. För att mata denna ECU läser en accelerometer monterad på framsidan av hur mycket motorskakningen och vidarebefordrar data. ECU:n hämtar också indata från en myriad av andra källor. Dessa inkluderar transmissionens växelläge, fordonshastighet, motorbelastningsförhållande och mer.
Motorn gör beräkningar enligt ingångarna. Den producerar sedan motvibrationer i förhållande till ingången för att effektivt jämna ut allt.
Vi har diskuterat vad transmissionsfästen är. Vi har också sett vilka smaker de kommer i. Det är en till synes enkel teknik som ingenjörskonsten drev på i jakten på mer förfining. De moderna transmissionsfästena är benägna att misslyckas på grund av deras komplexa hydrauliska och elektroniska installation.
Detta betyder inte att de vanliga gummitransmissionsfästena är immuna mot fel. Ja, de är mer hållbara än moderna hydraulaggregat. Men förr eller senare kan de också ge upp. Speciellt om din bil körs mycket och börjar bli ganska gammal.
Med ett eventuellt fel på ett transmissionsfäste som kan få ett obehagligt resultat, är det fördelaktigt att veta vad som händer när det släpper taget. Med detta måste vi ta en titt på symptomen som din bil kommer att ge dig när dess transmissionsfästen släpper taget. Dessa är ganska lätta att upptäcka eftersom de kan förändra förfiningen av ditt fordon helt. Men i fallet med mer komplexa monteringar kan endast en korrekt diagnos med ett passande skanningsverktyg upptäcka felet exakt.
Så i dåliga transmissionsfästen 101 är den första lektionen hur man upptäcker problemet. Här är några symtom som du kan hålla utkik efter.
1. Högt ljud, vibrationer och hårdhet
Som vi vet används transmissionsfästena för att minska vibrationerna som sipprar in i kabinen. Så det allra första symptomet på misslyckade transmissionsfästen är en ökad nivå av vibrationer.
Vibrationerna är tydligast när motorn går på tomgång. Det är då vibrationerna är på topp och det är uppenbarligen då du kommer att känna dem som mest. När fordonet startar först, om du känner att det finns en slingrande rörelse, framåt eller bakåt, kan det vara ett tecken på ett dåligt transmissionsfäste. Detta kan oftast hända i framhjulsdrivna fordon.
I bakhjulsdrivna fordon kan det vara en gungande rörelse från sida till sida. Vibrationerna kan minska något efter att motorn tar upp varvtalet men tomgången är då de är som mest uttalad.
Samma svallande rörelse kan också upplevas när motorn slutligen stängs av. Om detta händer kan du vara säker på att dina transmissionsfästen har släppt.
2. Högre ljud
Vad händer när vibrationerna ökar? Bullret ökar samtidigt. När transmissionsfästen ger upp kan du höra ganska läskiga ljud under huven. Dessa kan variera i intensitet från små smällljud till höga ljud som får dig att känna att motorn kommer att falla av. Dessa ljud uppstår från metall som träffar metall, eftersom transmissionsfästen inte säkrar dessa delar längre.
Transmissionen kommer inte att ramla av bilen, trots att situationen kan låta så. Men det är inte säkert att köra runt med dessa ljud då den lösa transmissionen kan träffa andra delar och effektivt skada dem.
Liksom de flesta ljud i en bil förstärks även dessa ljud när du träffar ett hål. Växellådan kan växla när bilen kör i ett hål. Den kan stiga och falla i sin position och generera en skrämmande duns.
3. Problem med kurvtagning
Eftersom transmissionsfästen håller transmissionen stadigt på plats, kan ett fel i deras funktion tillåta transmissionen att röra sig. När bilen rör sig kan växellådan växla och orsaka problem.
Detta kan vara särskilt farligt vid kurvtagning. G-krafterna som verkar på bilen kan få transmissionen att röra sig också. Under tiden kan trögheten hos den tunga transmissionen motverka denna rörelse. Med denna dragkamp som pågår och inget som håller den på plats, kan tyngden av transmissionen skifta våldsamt.
Detta kan vara ett besvär när du tar ett hörn eller det kan vara en fullständig katastrof, beroende på hur snabbt du åker. Om kurvkrafterna är höga kan transmissionen växla ytterligare, vilket rubbar balansen i fordonet.
4. Chassi Flex
Mer än ett symptom, detta är en katastrofal efterverkan. Transmission är en tung del under motorhuven på fordonet. När en så tung del kopplad till chassit rör sig är det inte en överraskning att chassit skadas.
Speciellt när du kör över en gupp eller en gropa, eller när du tar en snabb kurva, kan vikten förskjutas för mycket. Denna plötsliga rörelse kan böja eller böja fordonets chassi. I svåra fall kommer det att gå helt ur form.
Om du upplever några eller alla av de ovannämnda symtomen är det troligt att dina transmissionsfästen har gett upp. För att bekräfta detta måste du kontrollera om det finns några tecken. Detta kan ge dig en tydlig uppfattning om vad som har gått fel och vad som kan göras för att rätta till det.
1. Lyssna efter onormala ljud I symtomen på dåliga transmissionsfästen är knackningar, bankande ljud mycket viktiga. Du kan lyssna på ljud som detta från din motor. Speciellt när motorn går på tomgång eller när den är på/av. Liknande ljud hörs när belastningen på motorn ändras.

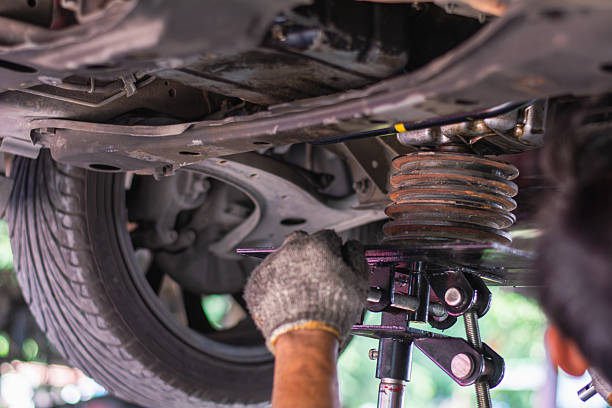

2. Inspektera fordonets undersida Lyft ditt fordon och titta under det för att upptäcka eventuella oegentligheter. Om transmissionsfästena har blivit kraftigt dåliga kan man se att transmissionen hänger lite. Annars kan du inspektera transmissionsfästena direkt för att upptäcka eventuella lösa fästen eller bultar.
3. Inspektera växellådsfästena Medan ditt fordon är i hissen, titta på gummit på växellådsfästena. Om gummit har ruttnat eller spruckit kan du behöva byta ut fästena. Rutt gummi är omöjligt att reparera. Byte är den enda lösningen.
Det bästa alternativet för dig att byta ut dina transmissionsfästen är att ta ditt fordon till ett garage. Men för gör-det-själv-freaks bland oss, här är en guide som leder dig genom processen att byta ut transmissionsfästen.
1. Lossa de dåliga transmissionsfästena När du upptäcker de dåliga transmissionsfästena bör du parkera ditt fordon på en plan yta och choka hjulen. Spraya bultarna på fästet med penetrerande vätska och låt det sippra in i dem.
Använd en brytstång eller två skiftnycklar anslutna till varandra för att lossa bulten på fästet. Att använda dessa längre armar kan hjälpa till att ge mer vridmoment och räckvidd.
2. Lyft bilen

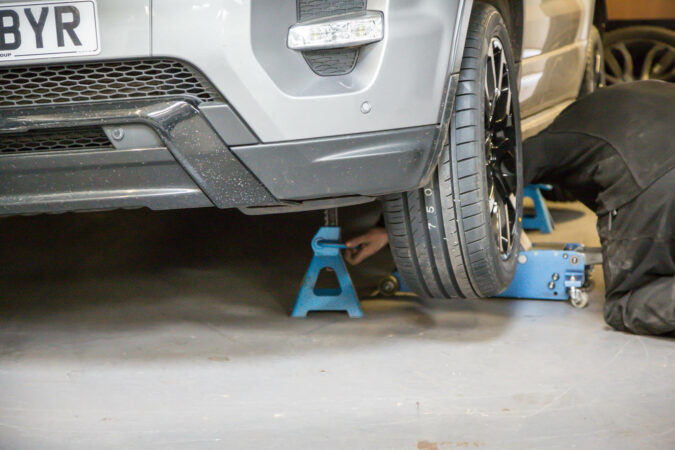

Lyft bilen med en domkraft eller en hydraulisk hiss, om du har tillgång till en. Använd ett annat uttag för att stödja transmissionen. Se till att du placerar domkraften ordentligt under transmissionen på ett fast underlag. Använd några träklossar för att stödja transmissionen och lyfta upp fordonet lite mer. Detta kan lätta på trycket från bultarna. Nu kan du enkelt ta bort transmissionsfästena.
3. Byt ut transmissionsfästena
Efter att ha tagit bort bultarna från fästena, ta bort fästena från deras position. Se till att du alltid köper äkta transmissionsfästen för utbyte. Skjut det nya fästet på plats med en hammare och skruvmejsel. Det nya fästet kan vara högre än det befintliga eftersom gummit inte är komprimerat ännu. Så det kan krävas lite pyssel för att klämma in den.
Efter att ha monterat det nya fästet i utrymmet och skruva fast det ordentligt. Använd gänglåsvätska för att säkerställa att den inte lossnar med tiden. Du kan lyfta upp fordonet lite mer för att säkerställa att monteringen är enkel. Efter detta, sänk fordonet och använd en momentnyckel för att dra åt bultarna helt.
En del metall och gummi kanske inte ser ut som en komplex kombination. Men denna lilla del kan orsaka mycket skada om den ignoreras. Det är absolut nödvändigt att du inspekterar och bekräftar att fordonets transmissionsfästen alltid är i sitt bästa skick.
